Алкотестер для СКУД Алкобарьер

Описание

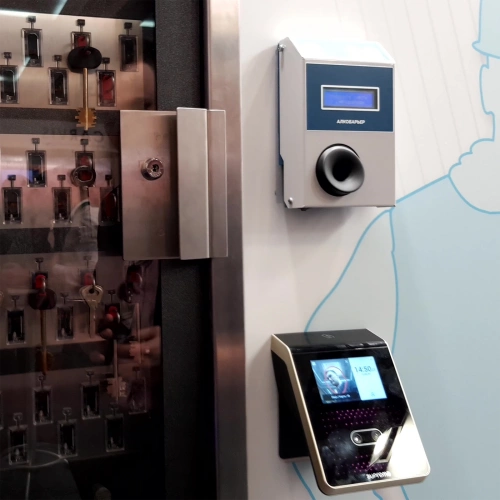

Алкотестер Алкобарьер для систем контроля и управления доступом

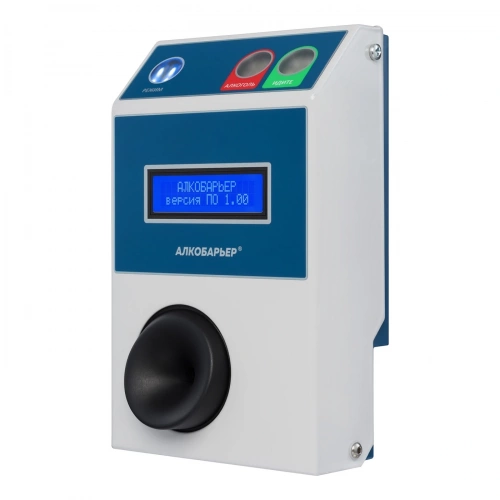

Алкобарьер ® - стационарный алкотестер для автоматического бесконтактного измерения концентрации алкоголя в выдыхаемом воздухе на проходной предприятия в составе СКУД или автономно. Разработан и производится российской компанией ООО «АЛКОТЕКТОР». Алкотестер проектировался для подключения к наиболее популярным в России системам контроля и управления доступом (СКУД). При разработке учитывались недостатки представленных на нашем рынке аналогов Алкобарьера и накопленный негативный опыт работы предприятий с подобными устройствами.

Интеграция Алкобарьера в СКУД проходной предприятия или автоматизированные системы осмотров водителей решает следующие задачи:

• автоматическое (без участия человека) проведение экспресс-анализа выдыхаемого воздуха на алкоголь;
• синхронизация работы алкометра со СКУД или другими внешними устройствами;
• сохранение количественных результатов измерений концентрации алкоголя в памяти Алкобарьера с возможностью доступа к ним;
• мгновенная передача результата измерения в СКУД или другие внешние устройства;
• регистрация переданных результатов измерений в базе данных СКУД для каждого проходящего.

Ключевые особенности

• Точность и чувствительность
  В алкобарьере применяется электрохимический датчик алкоголя, обеспечивающий высокую чувствительность и точность измерения.

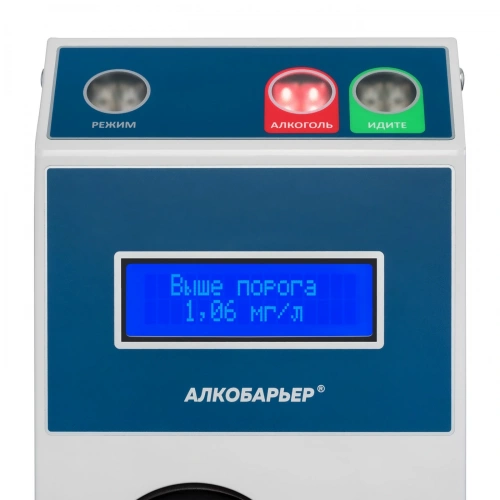

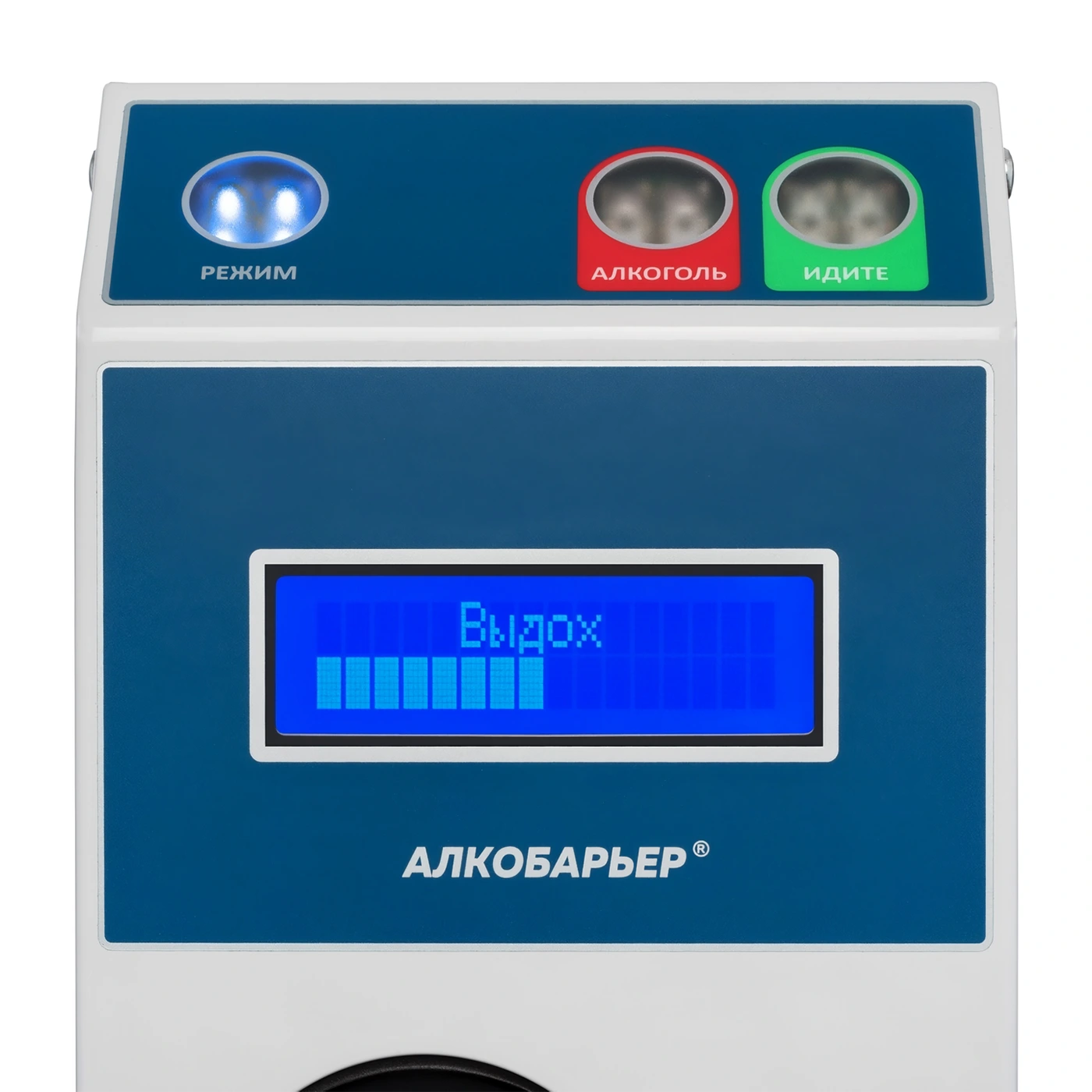

• Двухстрочный текстовый индикатор

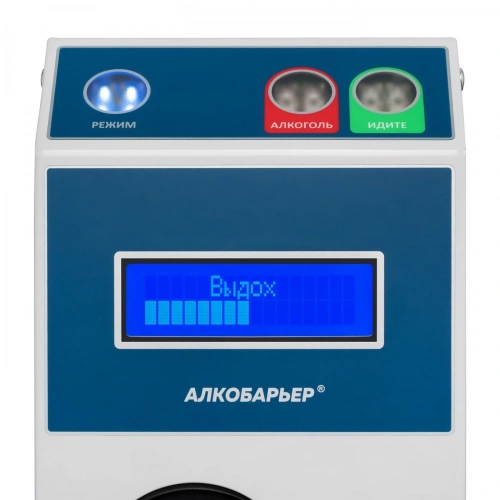

  Сокращает время на обучение персонала. На индикатор выводятся сообщения сотрудникам о требуемых от них действиях, индикация процесса выдоха, результат измерения в качественном (выше/ниже порога) и количественном виде (концентрация в мг/л — отключается), предупреждения, ошибки, процесс очистки заборной системы после высоких концентраций алкоголя.
• Память на 65000 событий
  Дата и время измерения, качественный результат (концентрация выше или ниже установленного внутри блока алкогольного порога), количественный результат (концентрация алкоголя в мг/л), код идентификационной карты (отключается).
• Отдельными событиями сохраняются

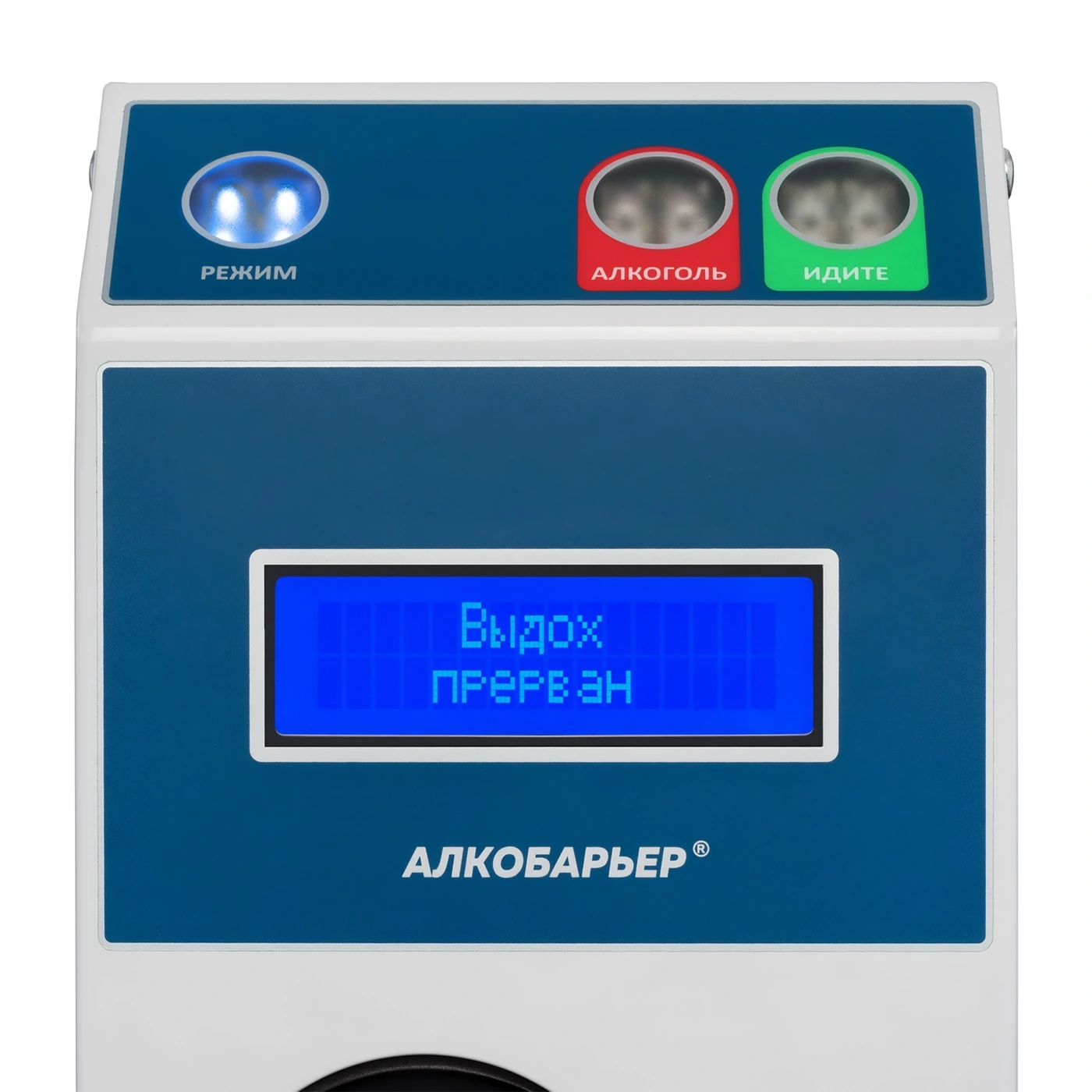

  Время включения/перезагрузки, ошибки, изменения настроек, выход из режима измерения до получения результата измерения, выход из режима измерения из-за прерванного выдоха, подключение дополнительных модулей.
• Количественный и качественный результат измерения
  На внешние устройства результат измерения концентрации алкоголя передаётся в количественном (мг/л) и качественном значении (выше/ниже порога). При передаче результата измерения с Виганд выхода платы расширения результат передаётся сразу в формате номера бесконтактной карты.
• Настраиваемый алкогольный порог
  Значение порога хранится в памяти измерительного блока и настраивается пользователем самостоятельно.

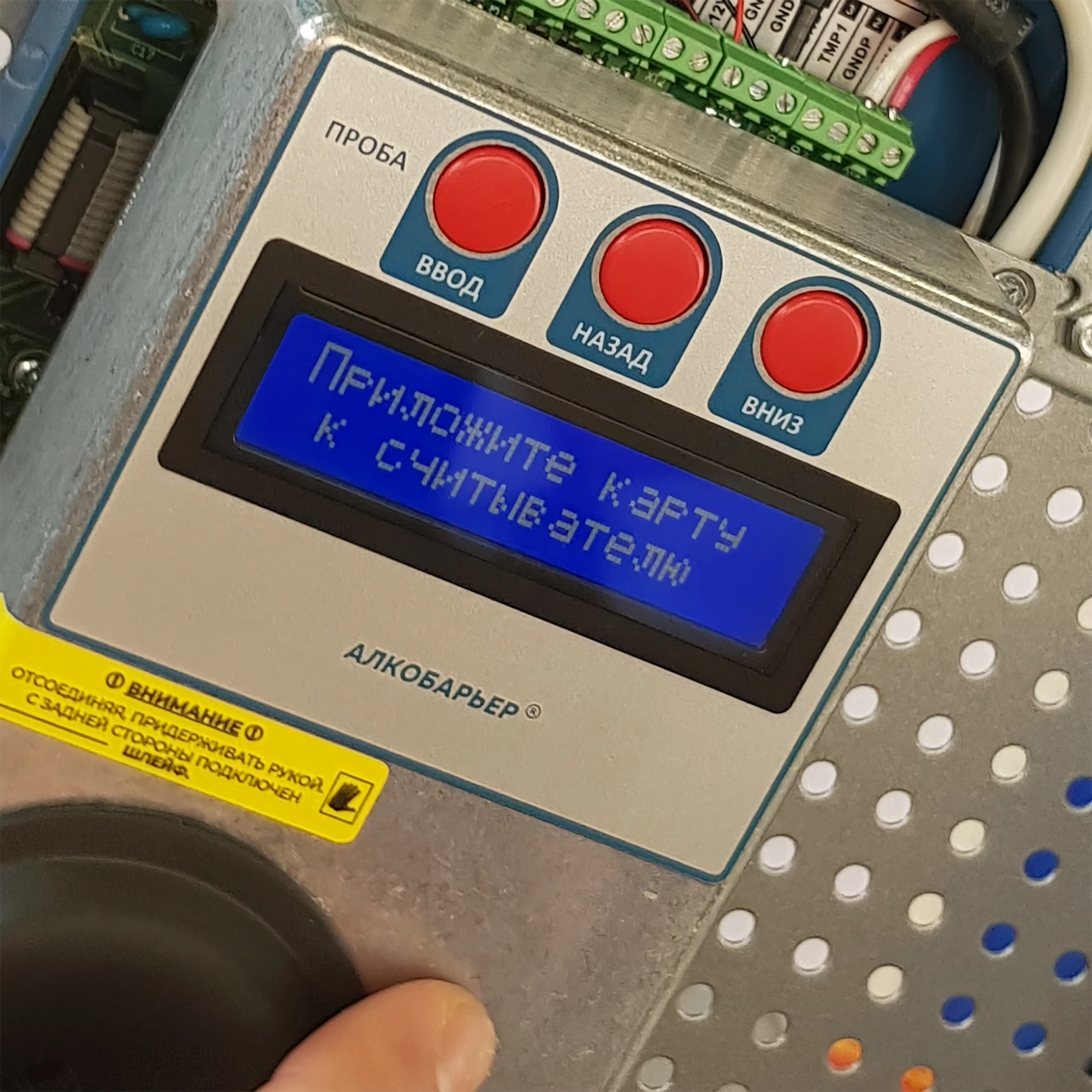

• Кнопки управления
  Позволяют изменять настройки без подключения к ПК.
• Детектор выдоха
  Датчик давления (не микрофон и не датчик влажности!).

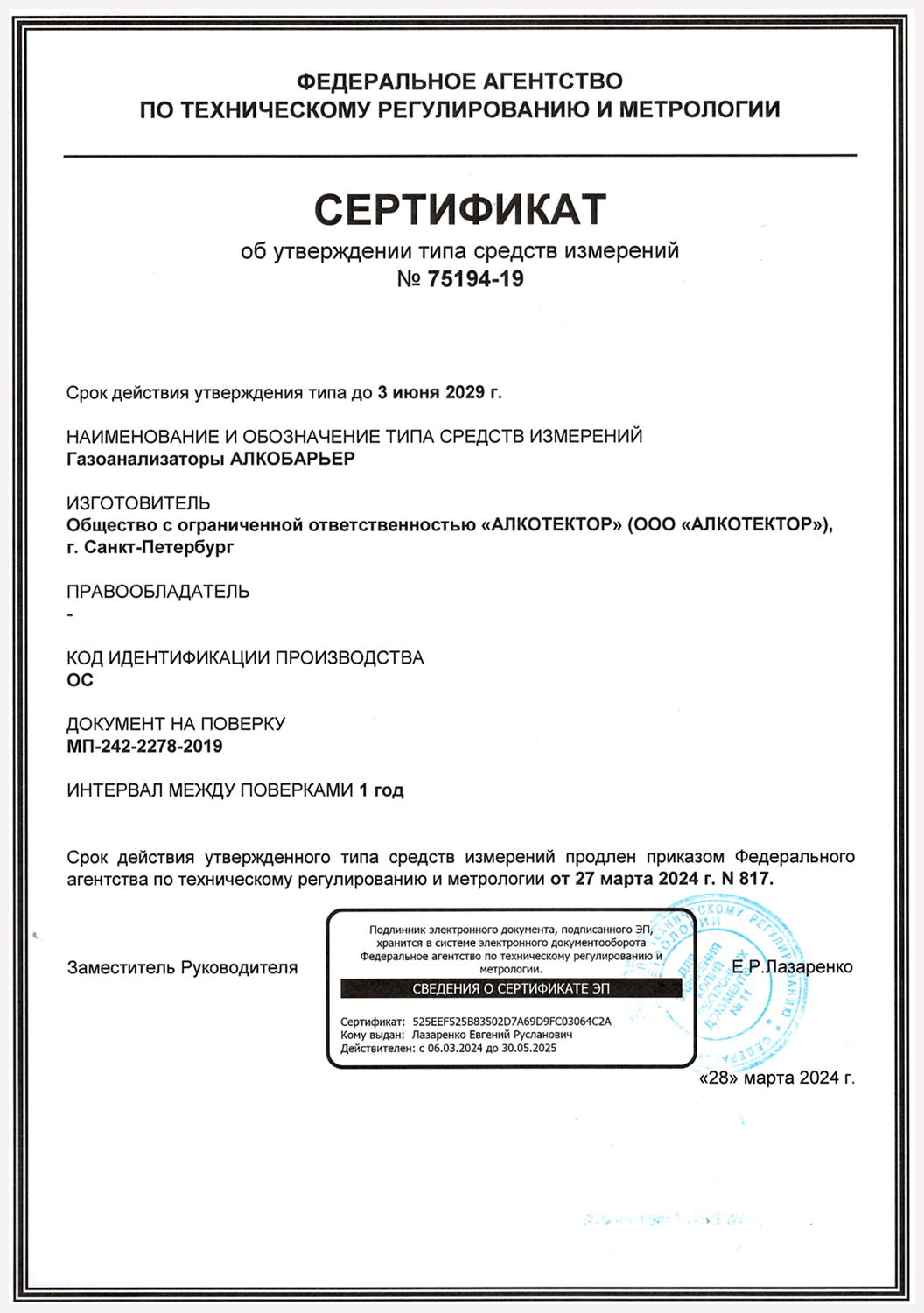

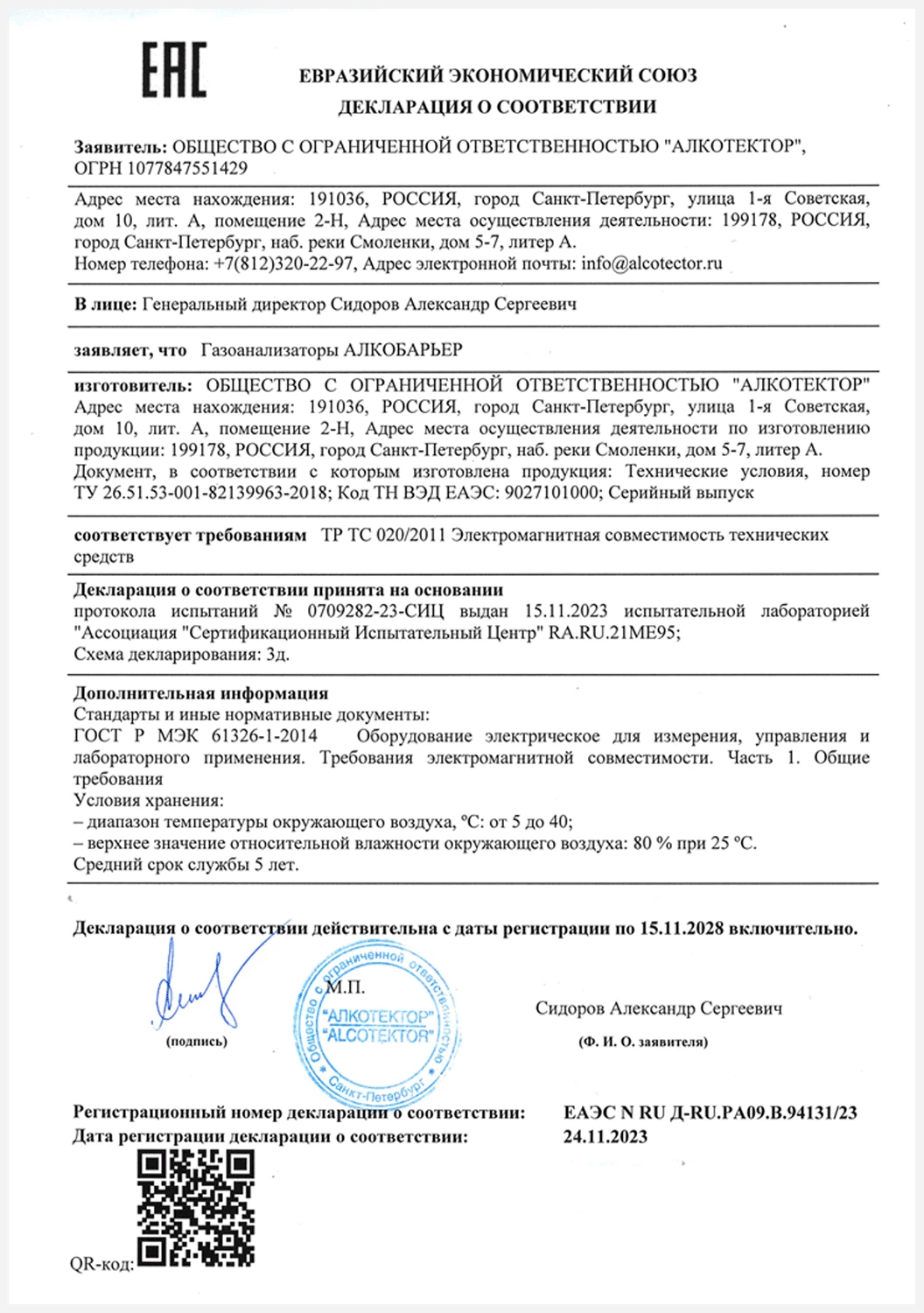

• Является средством измерения

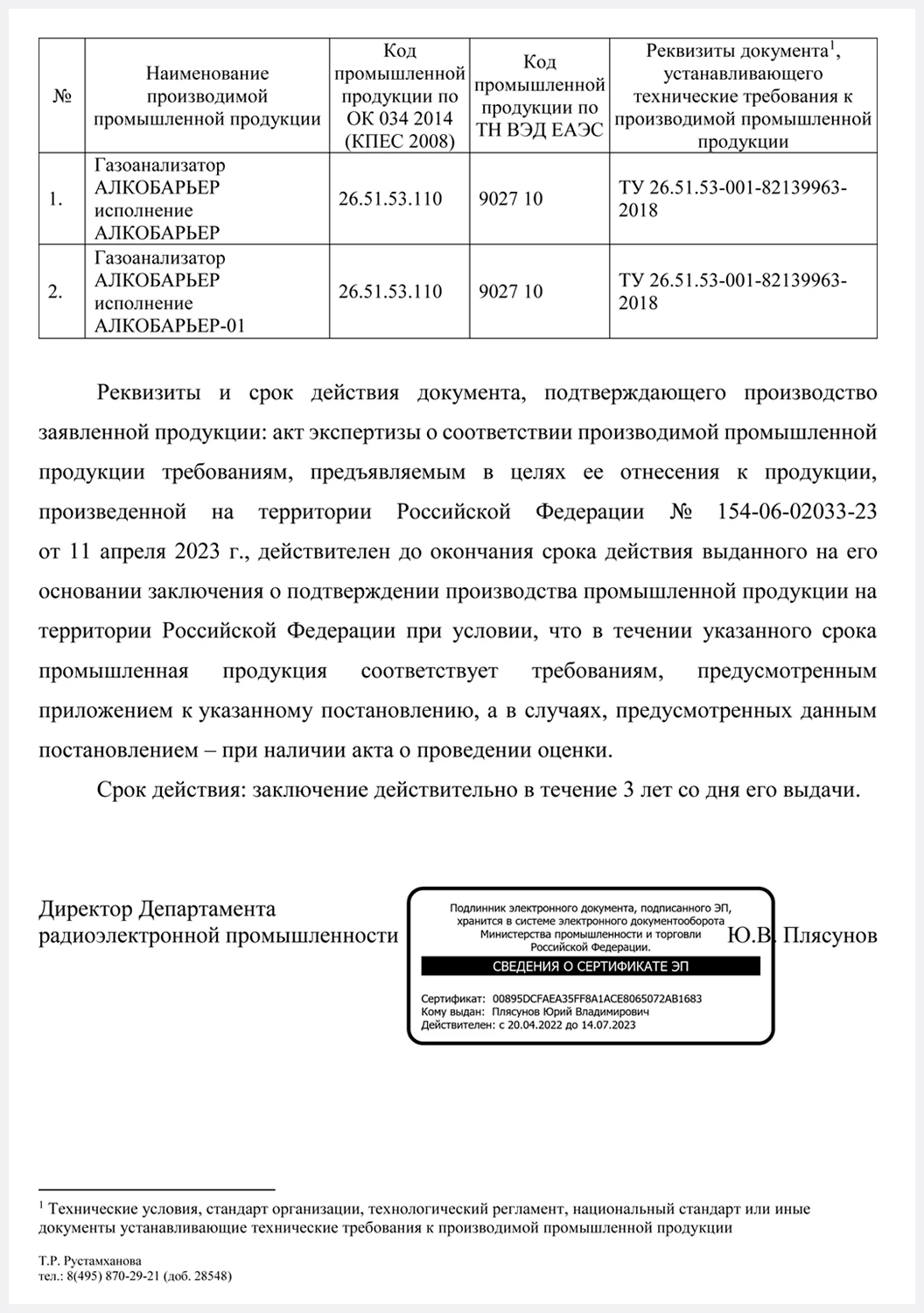

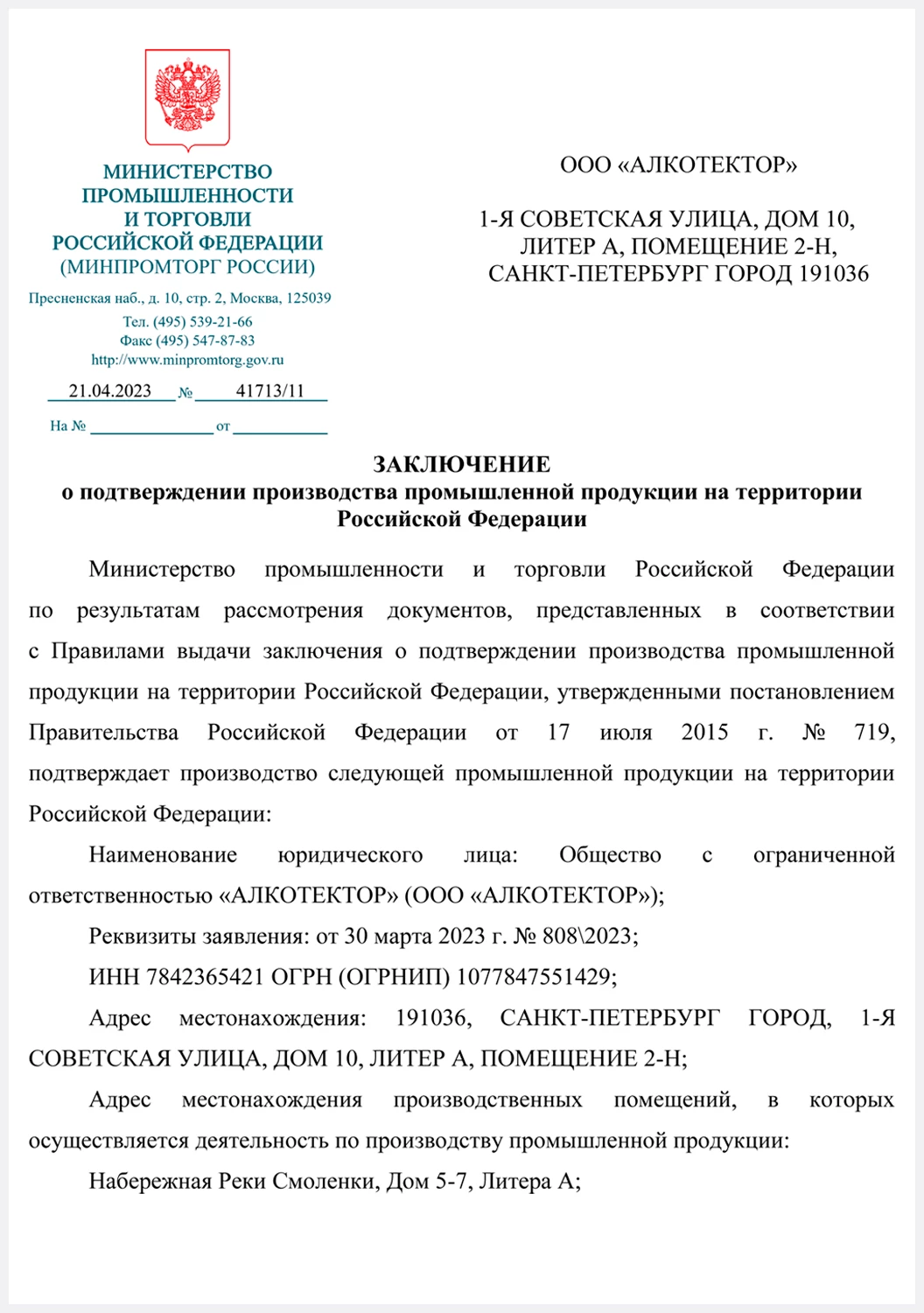

  Имеются все разрешительные документы и сертификаты.
• Бесконтактный тип алкотестирования

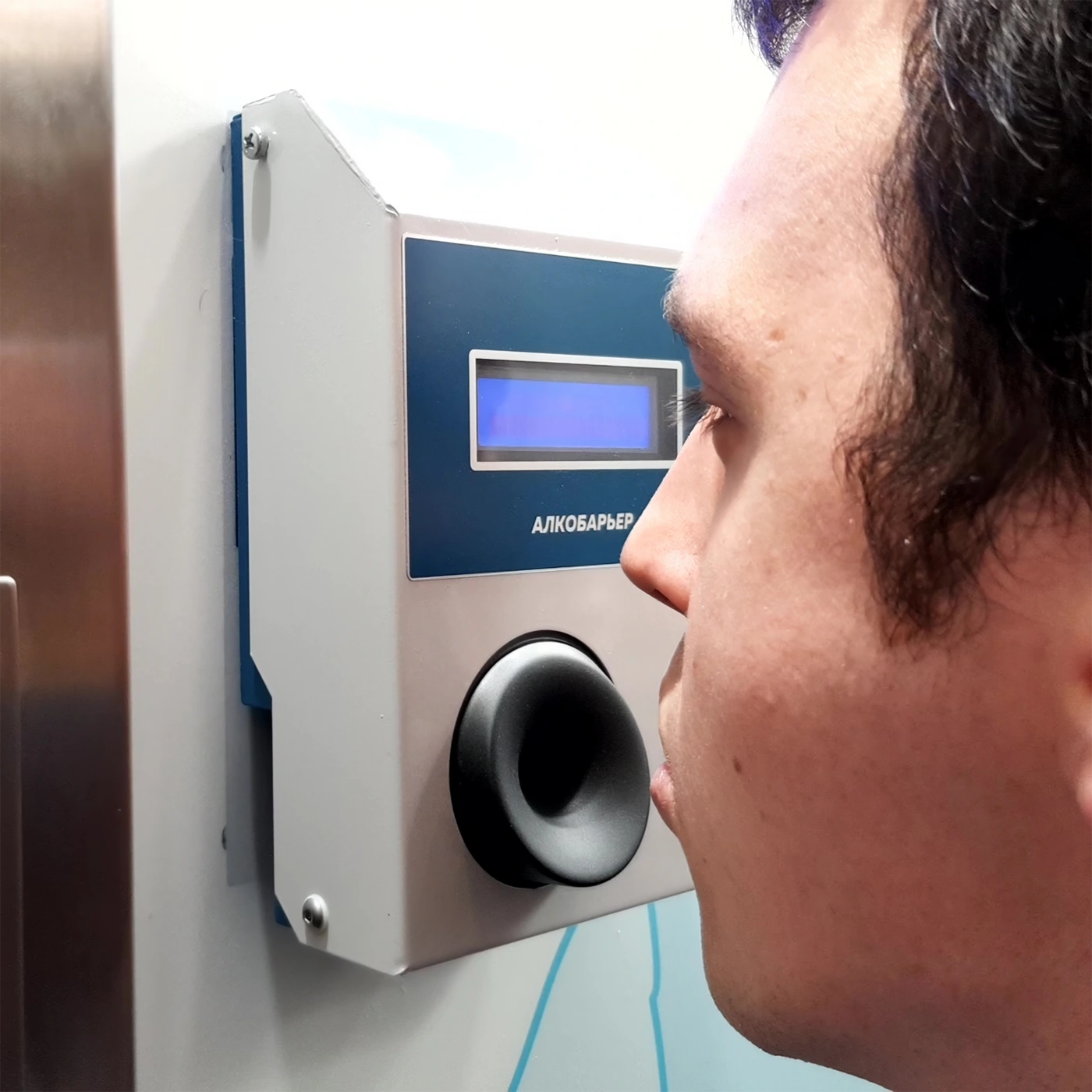

  Выдох производится в бесконтактный мундштук-воронку специальной формы, которая обеспечивает «продувку» под широкими углами. В качестве одноразовых мундштуков можно использовать коктейльные трубки.

Преимущества

Зачем предприятию нужен «Алкобарьер»?

Каждая третья травма на производстве связана с употреблением алкоголя. В соответствии с действующим законодательством расследование тяжелых несчастных случаев проводится при участии контролирующих органов: инспекции по труду, прокуратуры, профсоюзов, ФСС. Алкотестирование на проходной позволяет предприятию снизить вероятность возникновения аварийных ситуаций по вине нетрезвого сотрудника, а значит репутационные и производственные риски, финансовые потери и юридическую нагрузку.

Зачем интегрировать «Алкобарьер» в СКУД?

Интеграция Алкобарьера в СКУД позволит реализовать на предприятии двухфакторную проверку сотрудников на проходной:

1. Идентификация сотрудника.
2. Проверка на наличие алкоголя в выдыхаемом воздухе.

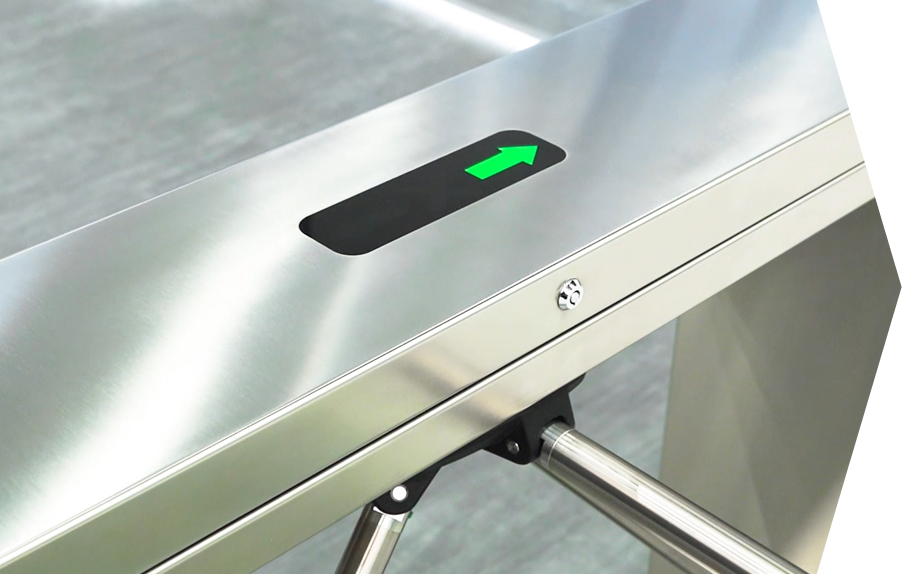

Что умеет «Алкобарьер»?

Алкобарьер передаёт в СКУД всю необходимую информацию, для принятия решения о доступе на основе результата измерения алкоголя. Аппаратная часть «Алкобарьера» позволяет:

• управлять проходной за счёт интеграции в СКУД предприятия;
• автономно управлять турникетом при отсутствии СКУД.

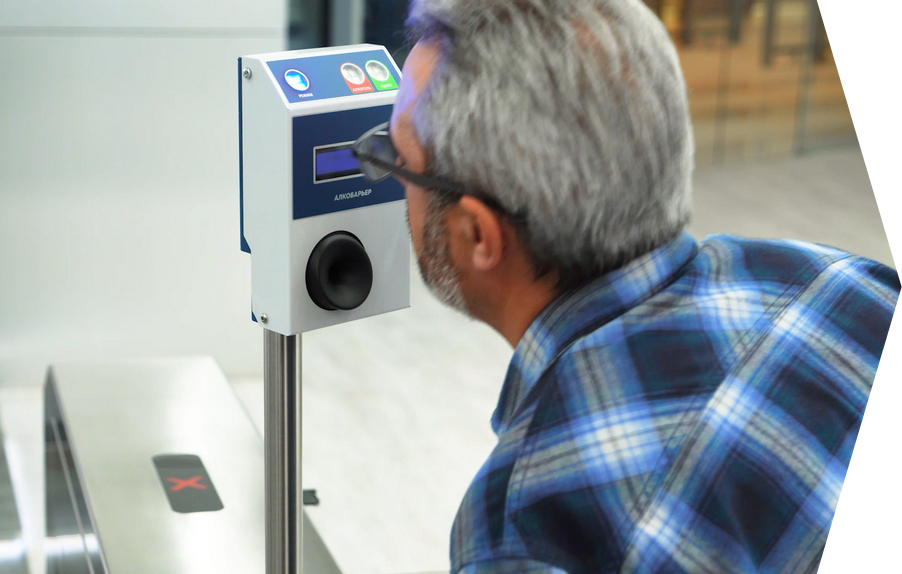

В каком виде «Алкобарьер» передаёт результат?

Алкобарьер передаёт в СКУД всю необходимую информацию, для принятия решения о доступе на основе результата измерения алкоголя.

Результат измерения передаётся в количественном (мг/л) и качественном (выше/ниже порога) значении. С Wiegand выхода «Алкобарьера» результат передаётся в формате номера бесконтактной карты.

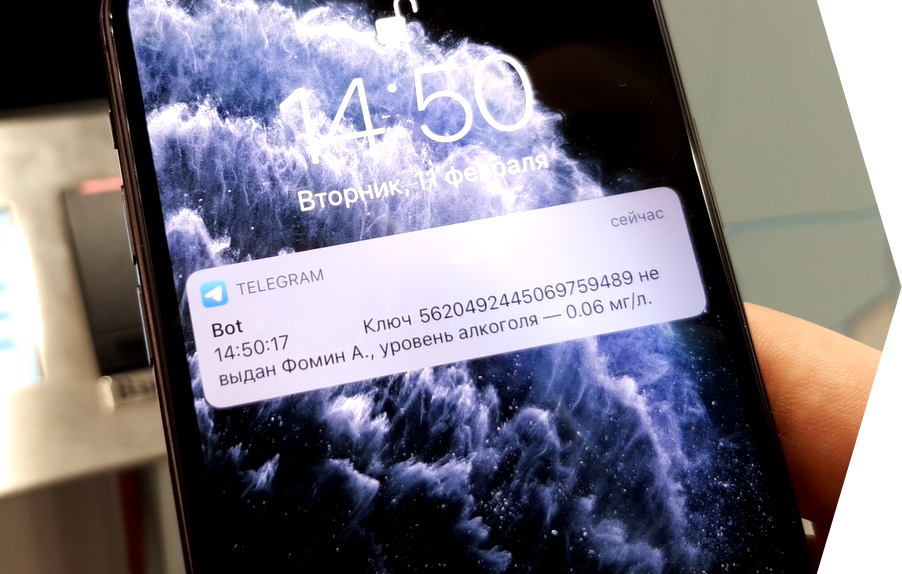

Какие задачи решает интеграция «Алкобарьера» в СКУД?

Интеграция «Алкобарьера» в СКУД решает следующие задачи:

• синхронизация работы алкометра со СКУД;
• автоматическое проведение анализа выдыхаемого воздуха на алкоголь;
• мгновенная передача результата измерения в СКУД;
• регистрация результатов измерений в базе данных СКУД для каждого сотрудника.

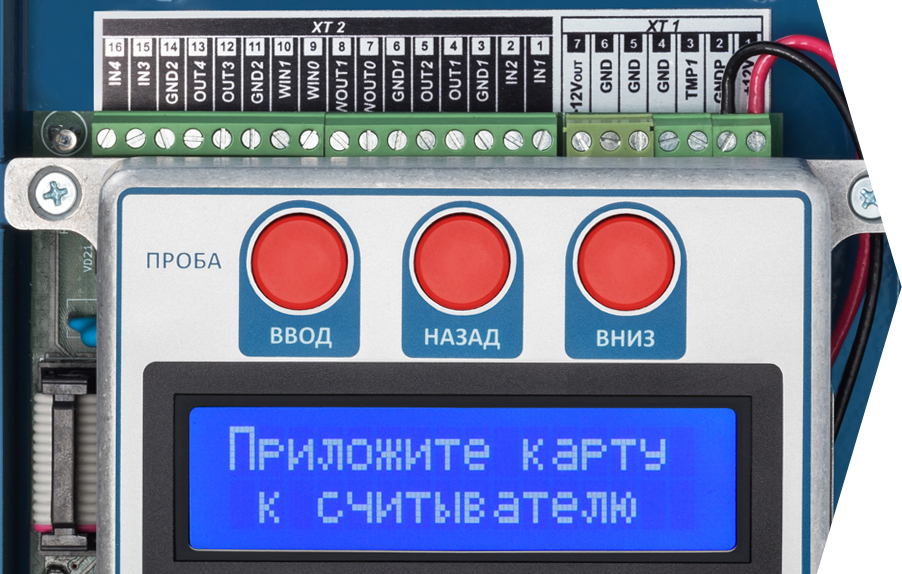

Интеграционные возможности «Алкобарьера»

Полный набор интерфейсов для интеграции с любой СКУД: Wiegand Вход, Wiegand Выход, выходы с открытым стоком, входы да/нет, RS-485 (OSDP), Ethernet.

Преимущества электрохимического датчика

1. Широкий температурный диапазон. Низкая температура на проходной не станет препятствием для полноценной работы модуля измерения алкоголя. Диапазон рабочих температур газоанализатора в исполнении «Алкобарьер»: от 5 до 40 °С. В исполнении «Алкобарьер - 01»: от 0 до 40 °С.
2. Точность и чувствительность в области малых концентраций. Минимальная определяемая концентрация – 0,05 мг/литр, погрешность ± 0,05 мг/литр.

Встроенные инструменты для интеграции с любой СКУД

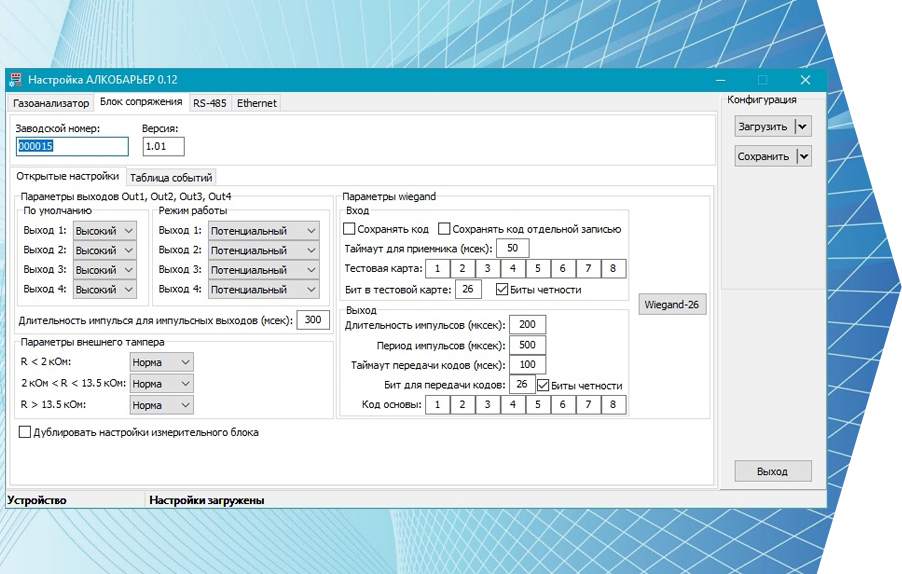

Поставляемое вместе с алкотестером ПО «Настройка Алкобарьер» позволяет свободно программировать логику его взаимодействия с внешними системами. В программе можно: настраивать алгоритм работы Алкобарьера, управлять параметрами интерфейсов, устанавливать последовательность обработки сигналов подаваемых на входы, настраивать выходные сигналы в зависимости от сигналов поступающих на входы.

Решение любой интеграционной задачи

Настраиваемый алгоритм и свободно программируемая логика позволяют решить любую интеграционную задачу заказчика, а так же сократить расходы и трудозатраты при: интеграции Алкобарьера в уже работающую СКУД, изменении логики работы СКУД, изменении последовательности идентификации сотрудников на проходной, изменении прошивки СКУД или переходе заказчика на контроллеры другого производителя, добавлении в контур идентификации новых устройств (например терминалов распознавания лица или термометров).

Готовые интеграции с популярными СКУД

Возможность гибкой настройки интерфейсов Алкобарьера и открытые протоколы позволяют заказчикам самостоятельно разрабатывать интеграции с любым оборудованием и программным обеспечением. Алкобарьер уже интегрирован с популярными на рынке системами СКУД: Sigur, PERCo, Parsec, Smartec + Timex, Quest+VideoNet от SkyRos, Gate, Реверс, Apollo + Apacs и Lyrix, ITV + Intellect, KeyGuard, Uni-Ubi, ZKTeco, Интегра-СКД, Электра-АС, TSS (Семь печатей), Bolid, Honeywell, Итриум + Борей, Elsys, ForSec и т.д. Список интеграций постоянно расширяется.

Круглосуточное обнаружение алкоголя в режиме 24/7

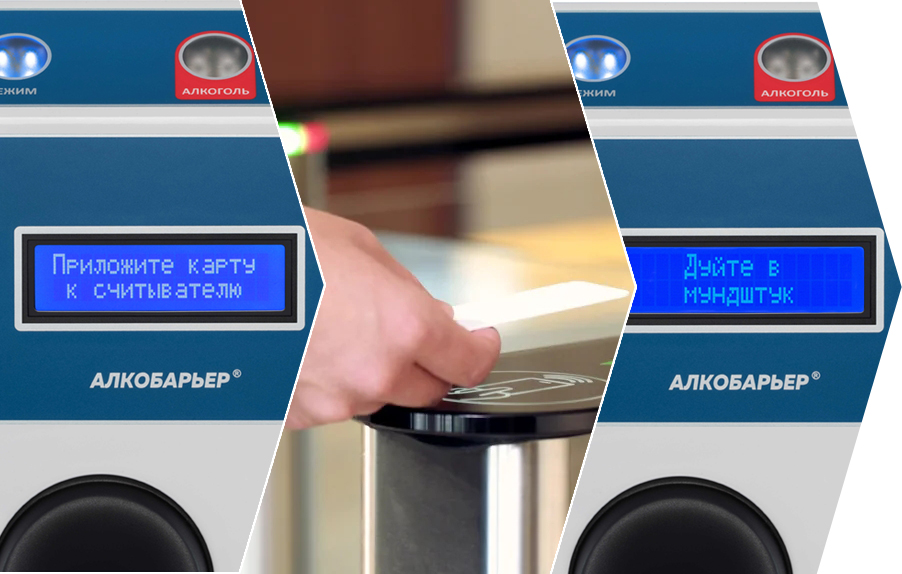

Стандартный алгоритм работы: 1) ожидание -> 2) идентификация -> 3) измерение -> 4) передача результата в СКУД.

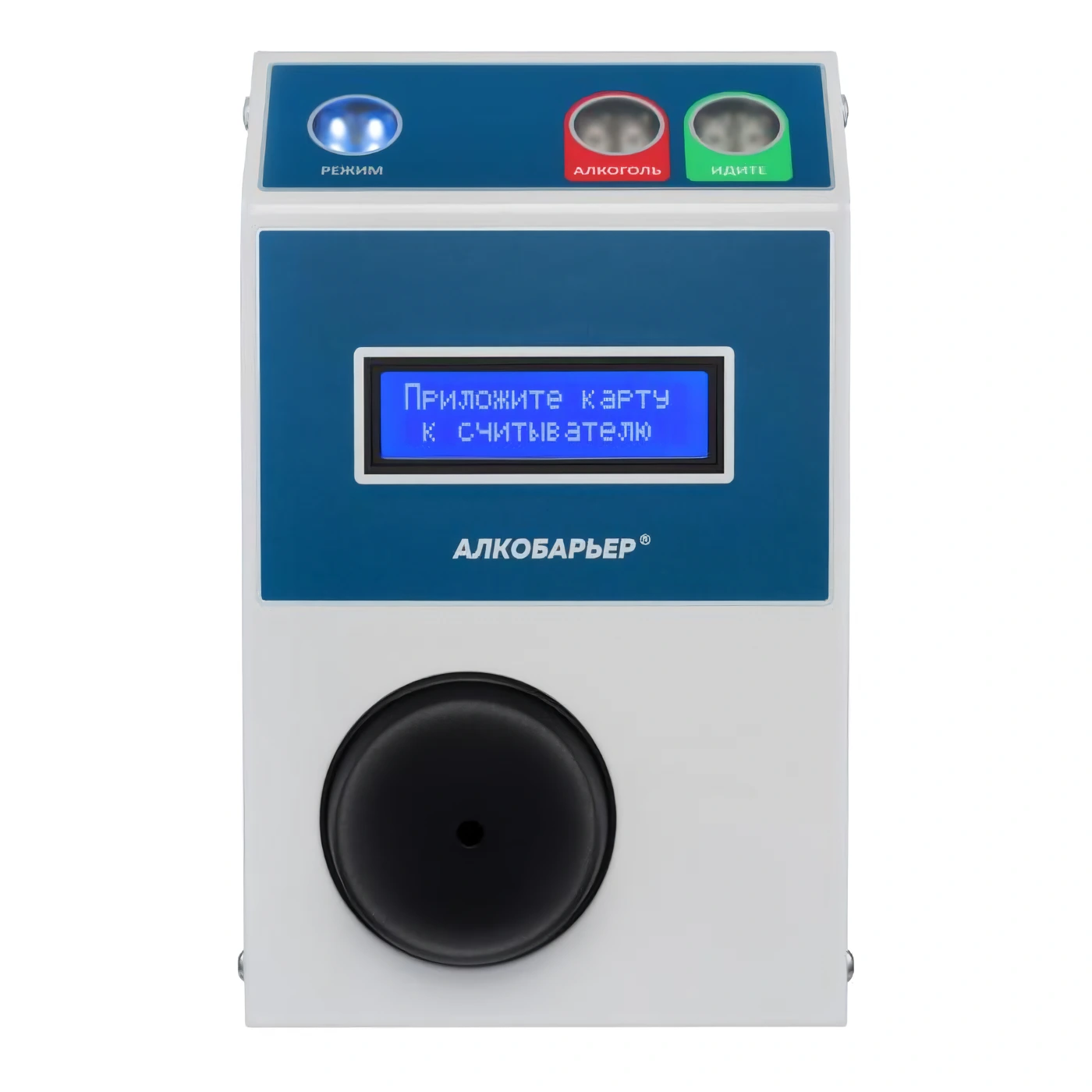

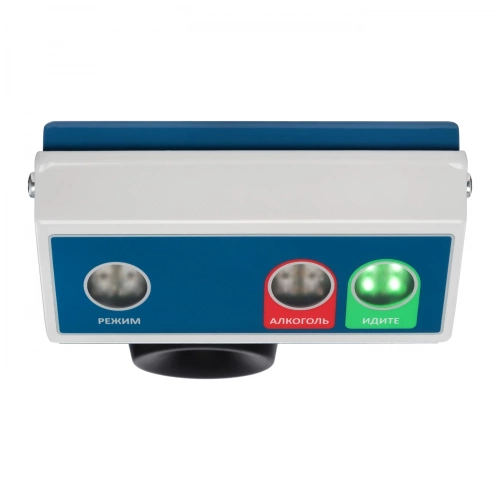

Дружественный интерфейс: три светодиодных индикатора, двухстрочный текстовый дисплей, звуковая сигнализация. На дисплей выводятся: инструкции о необходимых действиях, индикация процесса выдоха, результат измерения в качественном и количественном виде, предупреждения и ошибки.

Гибкость, удобство настроек и широкие интеграционные возможности

1. Настраиваемый алгоритм взаимодействия с внешними системами

Алгоритм настраивается с помощью таблицы событий, которая формирует реакцию выходов Алкобарьера в ответ на сигналы поступающие на входы Алкобарьера. Внешние системы (например, СКУД) могут управлять началом измерения, завершением измерения, индикацией и т.д. Таблица событий позволяет выстраивать произвольный алгоритм взаимодействия со СКУД, во время эксплуатации адаптировать уже установленный Алкобарьер к изменениям в настройках СКУД, сокращать расходы и трудозатраты при переходе с одной модели контроллера СКУД на другую.

2. Как осуществляется настройка?

С помощью ПК через USB разъём измерительного блока (газоанализатора), через меню измерительного блока или удалённо через интерфейс Ethernet (доп. модуль).

3. Наличие транзитного режима Wiegand

При использовании Виганд интерфейса и отсутствии у контроллера СКУД двух Виганд входов считыватель идентификационных карт можно подключать к контроллеру через Виганд вход Алкобарьера.

4. Возможность автономного управления турникетом

Интерфейсы Алкобарьера позволяют управлять турникетом напрямую без СКУД (при наличии у турникета платы управления и возможности подключения к ней).

5. Удобство видеофиксации результата измерения

К Алкобарьеру можно подключать внешнюю индикаторную панель (красный/зелёный сигнал) большого размера (изготавливается заказчиком самостоятельно).

Полный набор интерфейсов для взаимодействия с внешними системами

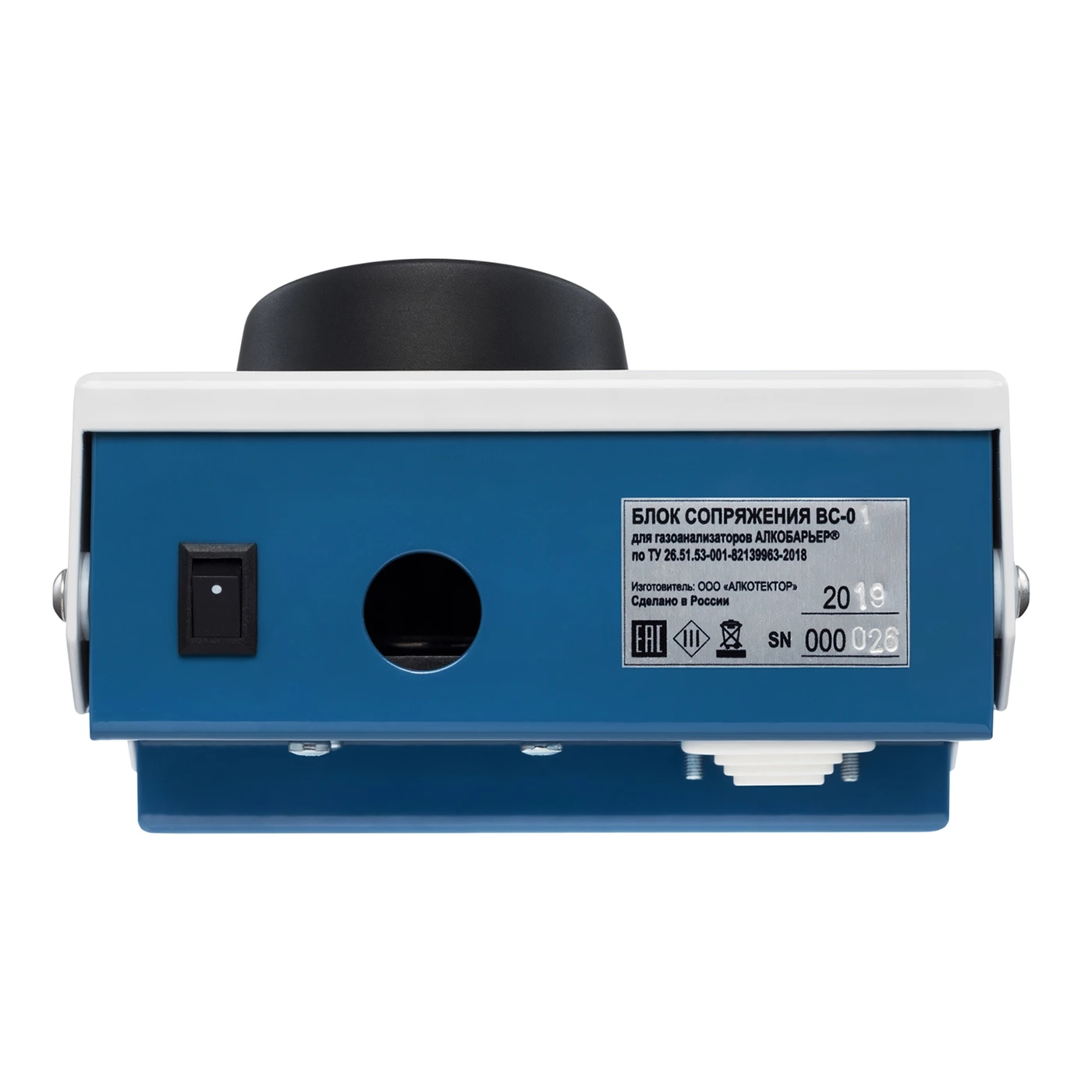

• Выходы с открытым стоком (блок сопряжения): 4 шт. (два из которых могут использоваться для подключения внешней индикации или табло).
• Входы да/нет (блок сопряжения): 4 шт.
• Вход для внешнего тампера (блок сопряжения): 1 шт.
• Выход Wiegand (блок сопряжения): 1 шт. с настраиваемой длиной посылки до 64 Бит.
• Вход Wiegand (блок сопряжения): 1 шт. с возможностью приема посылки до 64 Бит.
• RS-485/OSDP (доп. модуль): Управление настройками, опрос состояния, управление измерением (начать измерение/завершить, доступ к памяти).
• Ethernet (доп. модуль): Управление настройками, опрос состояния, управление измерением (начать измерение/завершить, доступ к памяти).
• UART разъём (блок измерения алкоголя): Передача результата измерения в режиме реального времени, прием команд начать измерение/закончить измерение, управление внешними устройствами, управление настройками, передача журнала событий.
• USB (блок измерения алкоголя): Передача результата измерения по запросу, прием команд начать измерение/закончить измерение, управление внешними устройствами, управление настройками, передача журнала событий.

Надёжность и вандалоустойчивость

1. Полностью автоматический
   Автоматическое включение после подачи напряжения и проведение измерения. Если электрическое питание пропадёт на время, то после его восстановления прибор сам включится и выйдет на режим измерения.
2. Разработан для потокового измерения алкоголя с высокой нагрузкой
   Система бесконтактного забора выдыхаемого воздуха и очистки измерительного канала после тестирования разработана специально для проведения большого количества следующих друг за другом измерений.

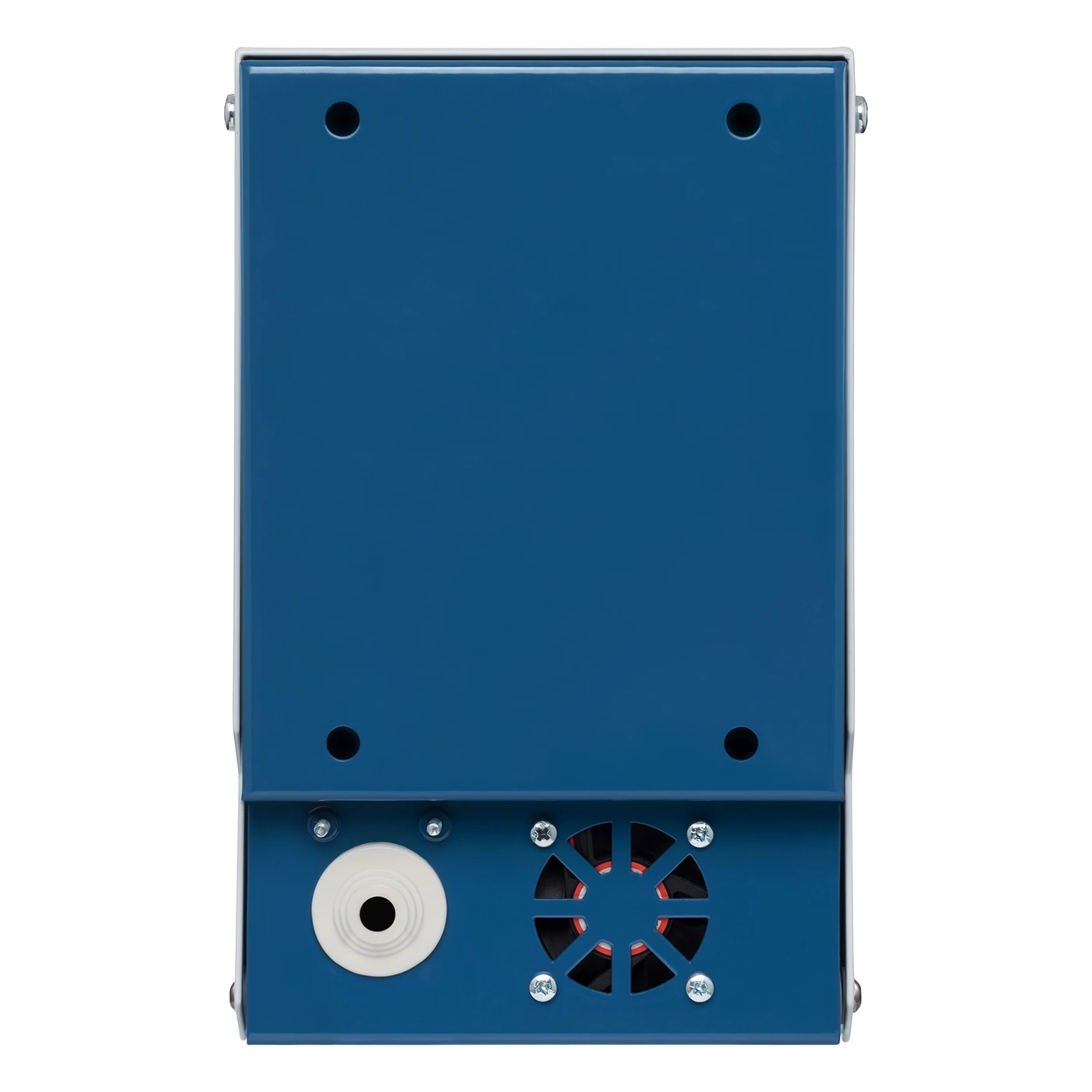

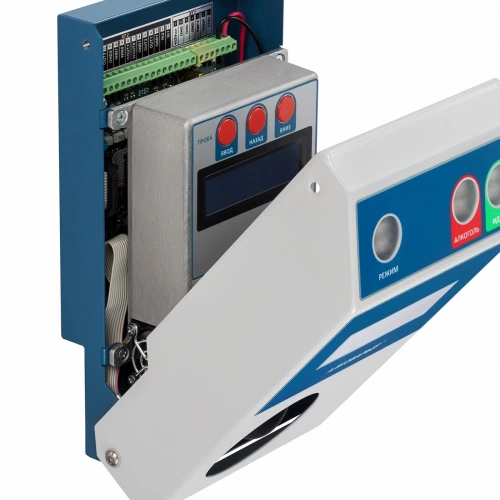

3. Металлический корпус
   Корпус измерительного блока и блока сопряжения изготовлены из металла, что повышает вандалоустойчивость системы.
4. Блокировка мундштука
   В рабочем состоянии, при закрытом внешнем корпусе, мундштук-воронка заблокирован. Его нельзя снять и привести таким образом прибор в нерабочее состояние.
5. Защита электроники от биожидкости
   Мундштук и измерительный канал расположены внизу. Это препятствует попаданию биологической жидкости на электронику устройства.
6. Защита от несанкционированного доступа
   Открытие крышки прибора регистрируется как событие в памяти прибора и передаётся на внешние устройства.
